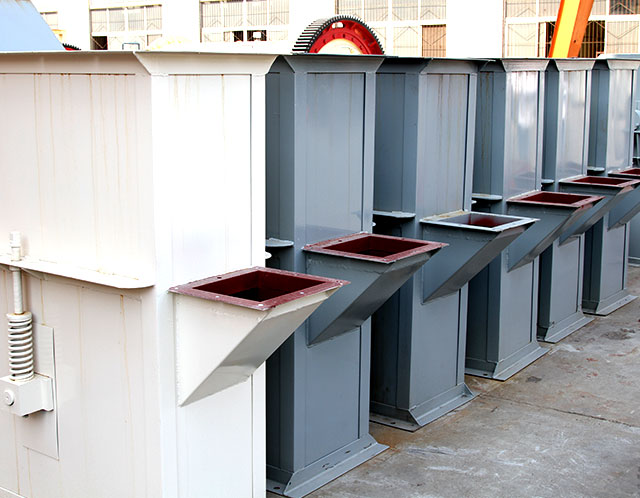

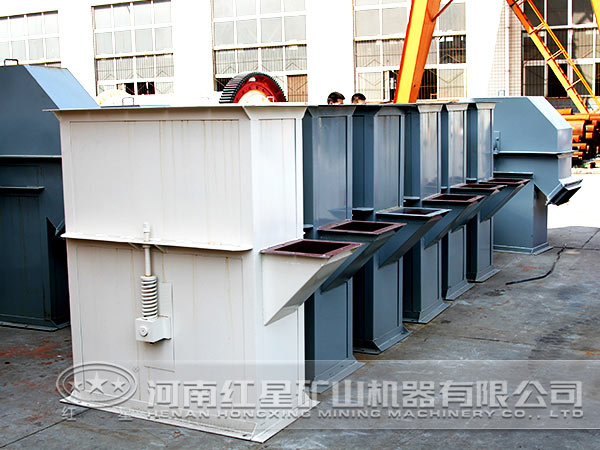

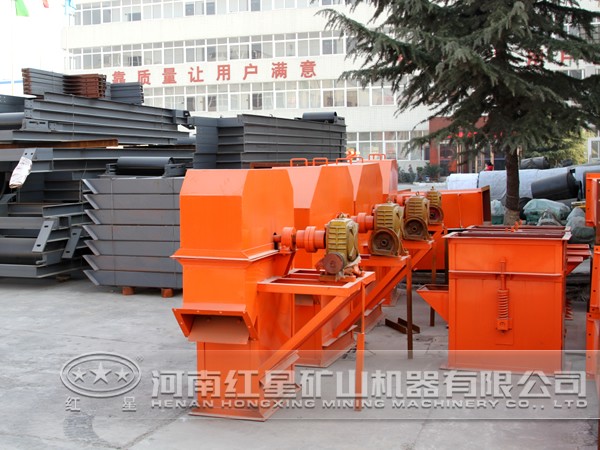

斗式提升机简介

斗式提升机简称提升机，是应用较广泛的一种垂直提升设备，该机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送，物料温度在250℃以下。

获取。

斗式提升机主要部件

1、上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。

2、中间节：部分中间节装有轨道（双排节），以防止链条工作中摆动，部分中间节装有检修门以便维修。

3、下部装置：安装有张紧装置， NE15~NE50采用弹簧张紧，NE100~NE800采用重锤箱张紧。

4、上下链轮采用 ZG310-570。整体调质，HB229-269齿面淬火HRC40~48。

5、板链：链板采用45#HRC36~42。

总之，红星机器设计的斗式提升机结构简单、灵活多变、使用方便、提升高度高、寿命较长，得到用户的喜爱和认可，成为行业内受欢迎产品，欢迎大家咨询选购！

河南郑州斗式提升机价格咨询电话：0371-67772626

河南郑州斗式提升机厂家地址：河南省郑州市高新区梧桐街与红松路交叉口中国高端矿机生产出口基地园区

技术参数

环链胶带提升机技术参数

规格	最大提升高度 (m)	输送量 (m³/h)	物料最大块 (mm)	斗距 (mm)	电机功率 （kw）
TH160型	25	7-12	15-20	400	3-4
TH200型	28	8-15	20-30	500	3-5.5
TH250型	30	10-25	25-35	500	4-7.5
TH300型	30	25-35	30-40	500	5.5-11
TH315型	40	30-40	35-45	512	5.5-15
TH400型	40	45-60	40-55	512	11-22
TH500型	40	65-80	50-60	512	15-30
TH630型	40	100-120	60-65	688	18.5-37
TH800型	40	130-150	65-75	920	22-45

钢丝胶带提升机技术参数

规格	最大提升高度 (m)	输送量 (m³/h)	物料最大块 (mm)	斗容 (L)	电机功率 （kw）
TDG160型	80	34	0-20	2.6	2.2-11
TDG200型	80	45	0-25	4.1	3-15
TDG250型	80	71	0-30	6.5	5.5-22
TDG315型	80	101	0-35	10	7.5-30
TDG400型	80	158	0-40	16	15-45
TDG500型	80	218	0-45	25	18.5-55
TDG630型	80	345	0-50	40	30-90
TDG800型	80	491	0-50	61	45-132

板链提升机技术参数

规格	最大提升度 （m）	最大提升量 （m³/h）	允许占百分比 （%）					节距 （ mm）	电机功率 （kw）
			10	25	50	75	100
			物料最大块（mm）
NE15	40	16	65	50	40	30	25	101.66	1.5-4
NE30	59	31	90	75	58	47	40	152.4	2.2-7.5
NE50	62	60	90	75	58	47	40	152.4	3-15
NE100	58	110	130	105	80	65	55	200	7.5-30
NE150	65	170	130	105	80	65	55	200	11-37
NE200	73	220	170	135	100	85	70	250	18.5-75
NE300	61	320	170	135	100	85	70	250	22-75
NE400	47	420	205	165	125	105	90	300	45-90
NE500	58	500	240	190	145	120	100	300	45-132
